1.變壓器

SFQ10-50000/110（油浸式風冷110kV 50000kVA 變壓器）

S--在 位代表三相，在第三、四位則代表三繞組（如：SSZ11就代表三繞組，因為是三相，中間的D省略了）

D：單相，在后面時代表移動式

F：代表油浸風冷

Z：代表油載調壓

Q-：全絕緣

J：代表油浸自冷

L：代表鋁繞組或防雷

P：代表強油循環風冷

50000：額定容量

2.避雷器

YH1.5W-0.8/3.9（400V）/HY5WS-17/50（10kV）/HY5WZ-51/134（35kV）/Y10W-102/266（110kV）
H：復合型材料（外套——硅橡膠）
Y：金屬氧化物避雷
5：標稱放電電流（8/20波形）
W：無間隙
S：配電型避雷器（Z:電站型；R:并聯補償器用；D:電機用；X:線路型）
17：避雷器額定電壓（kV）
50：避雷器殘壓（在8/20波形下,電流幅值5kA的條件下殘壓，kV）

一位有的會附加特性符號（G：高原型；W:防污型；TH:濕熱帶地區用；DL:電纜型）

3.封閉組合電器

ZF4-126D/1250-40（110kV封閉式組合電器）/隔離開關ZF4-126G（110kV封閉式組合電器）
Z:封閉式組合電器
F:SF6
4:系列號
126:額定電壓(kV)

D：斷路器

G：隔離
1250:額定電流(A)
40:額定短路開斷電流(kA)

4.母線

TMY-50*5（硬銅母線50*5）

T:銅（L：鋁）

M：母線

Y：硬（R：軟）

50*5：寬*厚

空氣插接型：BMC；密集絕緣插接型：CMC 高強度封閉式：CFM

5.斷路器

1）ZN65A-12/T 3150-40（10kV真空斷路器）

Z:真空斷路器
N:戶內式
65A:設計序號
12:額定電壓(kV)
T:彈簧機構
3150/1250:額定電流(A)
40:額定短路開斷電流(kA)

2）DZ5-20/310（400V塑殼斷路器）

D：低壓斷路器

Z:塑殼（W：框架）

5:設計序號

20:額定電流

3:極數

1:熱脫扣器（脫扣器代號：2：電磁脫扣器；3：復式

0:不帶附件（2：有輔助觸頭）

6.熔斷器

RN2-10/0.5（代表型號）

高壓熔斷器的型號參數及含義：□□□—□□/□
位：產品字母代號（R-熔斷器）
第二位：使用環境（N-戶內，W-戶外）
第三位：設計序號（1，2，3……）
第四位：額定電壓（kV）
第五位：結構特點（H-帶有限流電阻，Z-帶重合閘，T-帶熱脫扣器）
第六位：額定電流（A）

7.電纜

ZH-YJLV22-0.6/1-5*16

Z：阻燃（分為A、B、C三級：ZA、ZB、ZC表示）

H：耐火

YJ：交聯聚乙烯絕緣

L：鋁導體（銅導體時可省略，LH：鋁合金導體）

V：聚氯乙烯護套（Y：聚乙烯護套）

2：鋼帶鎧裝（3：細鋼絲鎧裝；4粗鋼絲鎧裝）

2：聚氯乙烯外護套（3：聚乙烯外護套）

5*16：5芯16平方電纜。

后附規范截圖，詳見下圖：

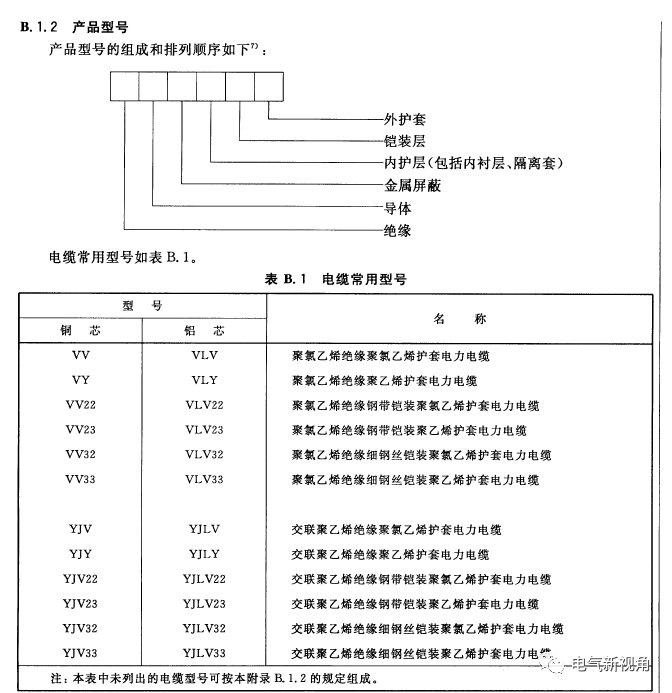

《電力工程電纜設計標準》GB50217-2018截圖

8.電流互感器

1）高壓側LRB-110-B/10p20

L ：電流互感器

R：嵌入式

B：保護用的

B 保護級

10P/10P/0.5/0.2S：CT的準確等級

10P后面一般還有一個參數，比如10P20表示當一次電流達額定電流的20倍時，此繞組的誤差不能超過±5%；0.5用于測量；0.2S用于計量

2）低壓側LZZBJ9-10A3G
L:電流互感器

Z:支柱式
Z:澆注式

B:帶保護級

J:加強型

9:設計序號

10:額定電壓（kV）
A3G:結構代號

9.電壓互感器

JDF3-110（110kV電壓互感器）/JDZJ-10（10kV電壓互感器）

J：電壓互感器

D：單相

F：測量和保護二次繞組分開

Z-澆注絕緣

J：接地保護用的

110/10：電壓等級

10.接地刀

JN15-10（戶內10kV接地刀）

JN：戶內高壓接地刀

15：-設計序號

10：額定電壓

11.隔離開關

GN19-10/630-20（戶內10kV隔離開關）

G：隔離開關

N：戶內
19：-設計序號

10：額定電壓

630：額定電流（A）

20：額定短時耐受電流（kA）

12.DNX-10（帶電顯示器）

很常規的設備，主要說明下DNX-10/Q和DNX-10/T的區別：

T型為提示型，用于提示高壓回路是否帶電，不具備閉鎖功能。Q型為強制型，用于顯示高壓回路是否帶電，并有閉鎖極點輸出，和電磁鎖配套使用，能夠實現對高壓開關設備進行閉鎖，從而達到五防功能。

13.開關柜 KYN28-12/630-20

K：鎧裝式（高壓開關柜-J：間隔式；X：箱式；H：環網式）

Y：移開式（型式特征-G：固定式）

N：戶外型（安裝場所）

28：設計序號

12：額定電壓（kV）

630：額定電流（A）

20：額定短路開斷電流（kA）

14.國產低壓配電柜

1）GGD（固定柜）

G:封閉式開關柜

G:固定安裝、接線

D:電力用柜

2）GCK/GCL（抽屜柜）

G:封閉式開關柜

C:抽出式

K:控制中心（L：森源電氣系統）

注：用的比較多的還有MNS柜，其實是按照ABB公司轉讓技術生產的柜型，最小可做1/4模數，GCK最小1模數，GCL最小可做1/2模數。

15.負荷開關：

FN12A-12D/T630-20

F：負荷開關

N：戶內使用

12：設計序號

A：衍生序號

12：額定電壓

D：接地開關

T：彈簧操作機構

630:額定電流（A）

20：額定短時耐受電流（kA）
