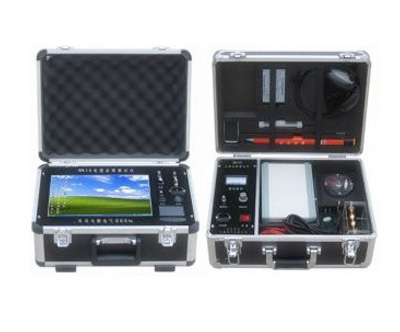

電纜故障測試儀

　　產品名稱：電纜故障測試儀、電纜故障儀、電纜故障檢測儀、電纜故障測量儀。

　　產品簡介：

　　電纜故障測試儀是為了有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，就會造成通信及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代 的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。

　　電纜故障智能測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的 位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

　　系統組成：

　　◆ 電纜故障智能測試儀

　　◆ 電纜尋跡及故障定位儀

　　◆ 電纜故障高壓發生裝置

　　◆ 高壓設備及附件：放電取樣器、一體化高壓試驗裝置、2uF脈沖電容器、成套專用測試線。

　　可測電纜故障的種類：

　　開路、短路、接地故障以及高阻泄漏性故障和高阻閃絡性故障。特點適用測試各種型號、不同等級電壓的通信電纜和電力電纜。

　　產品特點：

　　1、功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置

　　2、測試精度高。儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。

　　3、具有波開及參數存儲、調出功能。采用非易失性 器 件，關機后波形、數據不易失。

　　4、具有雙蹤顯示功能?？蓪⒐收想娎|的測試波形與正常波形進行對比，有利于對故障的進一步判斷。

　　5、具有波形擴展比例功能。改變波形比例，可擴展波形進行 測試。

　　6、控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。

　　7、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

　　8、具有打印功能。將測試的結果打印存檔。

　　產品參數：

　　◆ 測試距離：單端 40km;最短測試距離(盲區)：不大于10米

　　◆ 定點誤差：±0.2m;測試誤差：系統誤差小于±2%

　　◆ 存儲方式：移動/固定 大?。?0G/1G

　　◆ 操作方式：觸摸屏(配筆)

　　◆ 分辨率：V/50m;V為傳波速度m/μs;軟件游標0.18米。

　　◆ 采樣頻率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz

　　◆ 電源與功耗：　　AC：220V±10%　不大于10W;DC：12V(7AH)　不大于20W

　　◆ 信號頻率：15KHz正弦波

　　◆ 輸出功率：Pomax≥100W

　　◆ 輸出阻抗：Zo=Zc(電纜特性阻率) 震蕩方式：斷續

　　◆ 環境溫度：-10℃～+40℃;相對濕度：RH≤85%(25℃)

　　電纜尋跡及故障定位儀：

　　它是由GD2132T型發射機和GD2132R型接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體(線對、護層、屏蔽層)的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。

　　儀器特點：

　　1. 接收靈敏度高

　　2. 靜態漂移小

　　3. 抗干擾能力強

　　4. 準確度高、工作穩定

　　5. 交直流兩用

　　6. 液晶數字顯示

　　主要技術指標：

　　1. 探測路由及故障最遠定位距離：線徑小于0.5電纜為3km，其它電纜可達20 km。

　　2. 準確定點的故障絕緣阻值：0-50MΩ。

　　3. 定位測試準確度：≤±10cm

　　4. 探測電纜深度：≤3m

　　一體化高壓發生裝置：

　　高壓發生器是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。

　　技術參數：

　　1. 工作電壓?。骸?5KV

　　2. 工作電流　：≤30mA

　　3.顯示電壓值誤差：<±2%

　　4.放電能量：≤2450J/3.5S

　　5.最小放電周期3.2秒

　　6.工作環境：輸入電流 ：220V±10% 50Hz±2Hz

　　工作溫度 ：-10℃-50℃

　　工作濕度(相對)：≤80%

　　海拔高度：1000米

　　7. 功耗：<1.5KVA

　　注：需配2uF脈沖電容器一臺。

　　注：電纜故障識別儀可以根據客戶需求另配
